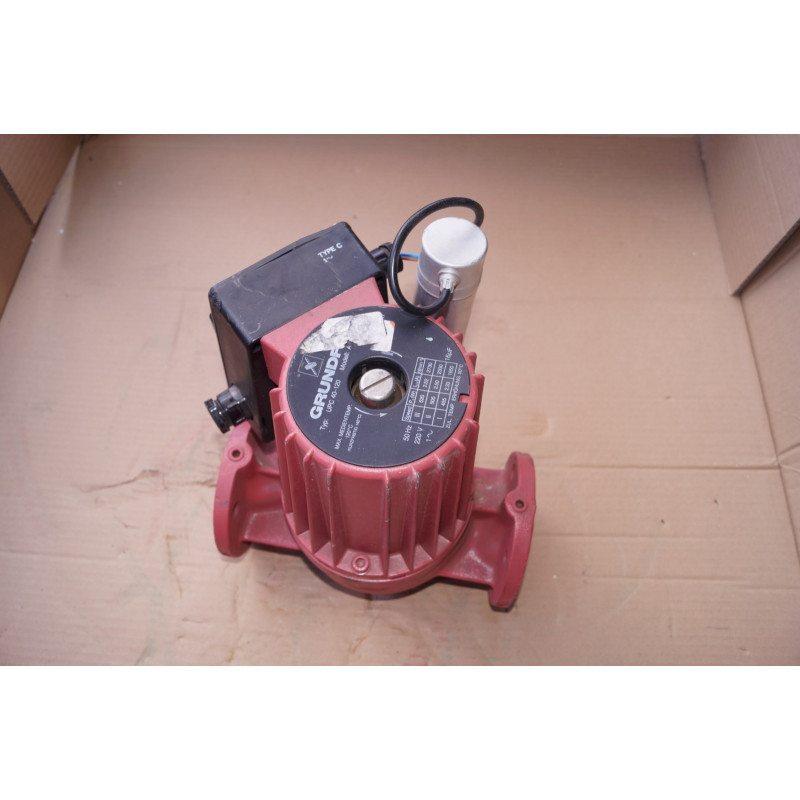

Pompa Obiegowa Grundfos UPC 40-120 1~230V (UPS / UPK)

Nazwa wyrobu	UPS 40-120 F
Nr katalogowy	96401942
Numer EAN	5700390655297

Techniczne
Prędkości	3
H max	120 dm
Dopuszczenia na tabliczce znamionowej	AAA,EAC

Materiały
Korpus pompy	Żeliwo szare
Korpus pompy	EN-JL1040
Korpus pompy	ASTM 35 B - 40 B
Wirnik	Stal nierdzewna
Wirnik	DIN W.-Nr. 1.4301
Wirnik	AISI 304

Instalacja
Zakres temperatury otoczenia	0 .. 40 °C
Maksymalne ciśnienie pracy	10 bar
Kołnierz standardowy	DIN
Przyłącze rurowe	DN 40
Ciśnienie	PN 6 / PN 10
Długość montażowa	250 mm

Ciecz
Czynnik tloczony	Woda
Zakres temperatury cieczy	-10 .. 120 °C
Temperatura cieczy	60 °C
Gęstość	983.2 kg/m3

Dane elektryczne
C praca	12 µF
Moc wejściowa przy prędkości 1	440 W
Moc wejściowa przy prędkości 2	460 W
Moc wejściowa przy prędkości 3	470 W
Częstotliwość podstawowa	50 Hz
Napięcie nominalne	1 x 230-240 V
Prąd przy prędkości 1	2.2 A
Prąd przy prędkości 2	2.3 A
Aktualna prędkość 3	2.2 A
Cos fi - pędkość 1	0,87
Cos fi - pędkość 2	0,87
Cos fi - pędkość 3	0,93
Wielkość kondensatora - praca	12 µF/400 V
Klasa izolacji (IEC 85)	H
Enclosure class (IEC 60529)	X4D
Zabezpieczenie silnika	STYK
Zabezpieczenie termiczne	zewn.

Układy sterowania
Przekaźnik	bez przekaźnika
Położenie skrzynki zaciskowej	1.30H

Inne
Masa netto	19.1 kg
Masa	19.6 kg
Objętość wysyłkowa	0.026 m3

Bezdławnicowe pompy obiegowe z mokrym wirnikiem
silnika. Pompa i silnik tworzą optymalnie dopasowaną jednostkę, uszczelnioną tylko dwoma uszczelkami spoczynkowymi. Łożyska smarowane tłoczonym czynnikiem.
Pompy są łatwe w demontażu i separacji materiałów do ich utylizacji.

Opis pompy:
Silnik z trzema stopniami prędkości.
Ceramiczne łożysko oporowe
Węglowe łożysko osiowe.
Rotor i tarcza łożyskowa ze stali nierdzewnej.
Obudowa statora ze stopu aluminium.
Żeliwo szare korpus pompy.
Stator z wbudowanym łącznikiem termicznym.
Silnik 1-fazowy.

Pompa jest dostarczana z modułem standardowym w skrzynce zaciskowej silnika. Moduł standardowy jest podłączony do sieci zasilającej poprzez zewnętrzny stycznik.

Układy sterowania:
Przekaźnik: bez przekaźnika

Ciecz:
Czynnik tloczony: Woda
Zakres temperatury cieczy: -10 .. 120 °C
Temperatura cieczy: 60 °C
Gęstość: 983.2 kg/m3

Techniczne:
Dopuszczenia na tabliczce znamionowej: AAA,EAC

Materiały:
Korpus pompy: Żeliwo szare
EN-JL1040
ASTM 35 B - 40 B
Wirnik: Stal nierdzewna
DIN W.-Nr. 1.4301
AISI 304

Instalacja:
Zakres temperatury otoczenia: 0 .. 40 °C
Maksymalne ciśnienie pracy: 10 bar
Kołnierz standardowy: DIN
Przyłącze rurowe: DN 40
Ciśnienie: PN 6 / PN 10
Długość montażowa: 250 mm

Dane elektryczne:
C praca: 12 µF
Moc wejściowa przy prędkości 1: 440 W
Moc wejściowa przy prędkości 2: 460 W
Moc wejściowa przy prędkości 3: 470 W
Częstotliwość podstawowa: 50 Hz
Napięcie nominalne: 1 x 230-240 V
Prąd przy prędkości 1: 2.2 A
Prąd przy prędkości 2: 2.3 A
Aktualna prędkość 3: 2.2 A
Cos fi - pędkość 1: 0,87
Cos fi - pędkość 2: 0,87
Cos fi - pędkość 3: 0,93
Wielkość kondensatora - praca: 12 µF/400 V
Klasa izolacji (IEC 85): H
Enclosure class (IEC 60529): X4D

Inne:
Masa netto: 19.1 kg
Masa: 19.6 kg
Objętość wysyłkowa: 0.026 m3



tabela zamienników:
Grundfos Wilo KSB Halm Biral DAB IMP PUMPS Dreistufige IMP PUMPS Hocheffiziente
UPS 40-120 F TOP-S 40/10 HUP 40-11.0 U 250 HX 402-1 GHNBASIC 40-120 F NMT MAX 40/120F



Grundfos
UPC 40-120
UPE 40-120 F
Magna 40-120 F
Magna 3 40-120 F
UPK 40-120

UPCD 40-120
Magna-D 40-120 F
UPED 40-120 F
UPSD 40-120 F

LESZNO 40 POu 120 A/B
LESZNO 40 POt 120 A/B
LESZNO 40 POe 120 A/B


Biral
ModulA 40-12 250 GREEN


Wilo
Stratos 40/1-12
TOP-S 40/10
P 40/100r

KSB Rio 40/100
