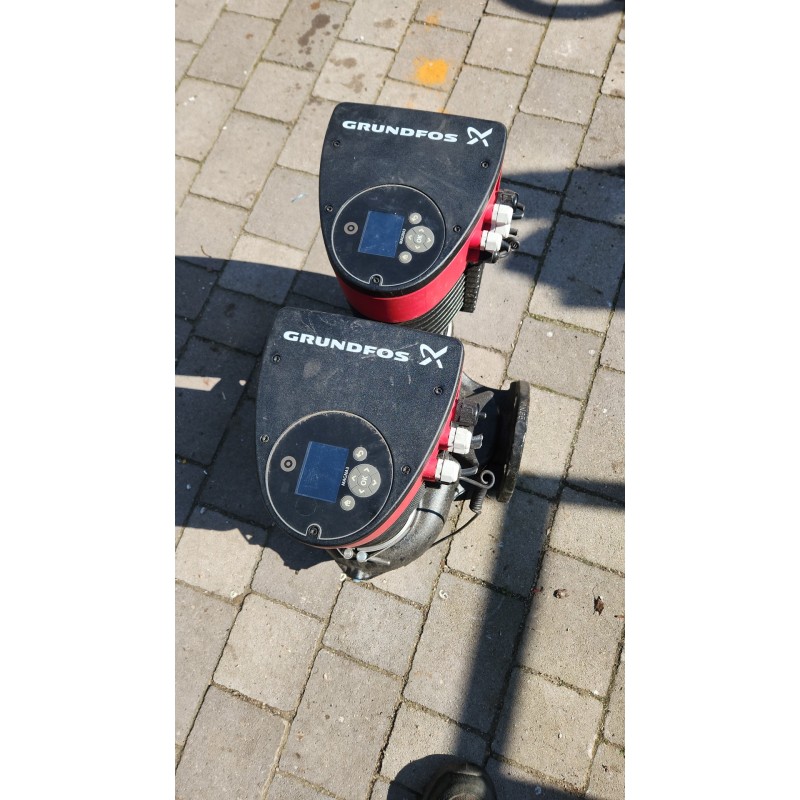

Pompa obiegowa MAGNA3 D 65-150 F 340 1x230V PN6/10 97924494

MAGNA3 D 65-150 F Pompa obiegowa Grundfos MAGNA3 D to idealny wybór dla niemal każdego projektu budowlanego – starego i nowego. Dzięki niezrównanej efektywności energetycznej, szerokiemu zakresowi i wbudowanym funkcjom komunikacyjnym, MAGNA3 D jest idealna dla inżynierów i projektantów, którzy chcą tworzyć wysokowydajne systemy ogrzewania i chłodzenia. Pompa jest bezobsługowa dzięki konstrukcji z mokrym wirnikiem. Oznacza to również, że pompa i silnik tworzą integralną jednostkę bez uszczelnienia wału i tylko z dwoma uszczelkami do uszczelnienia. Łożyska są smarowane pompowaną cieczą. MAGNA3 D oferuje trzy tryby pracy wielopompowej: naprzemienny, rezerwowy i kaskadowy. W trybie naprzemiennym i rezerwowym pracuje tylko jedna pompa na raz, zapewniając stały komfort. W trybie naprzemiennym przełączanie między pompami zależy od czasu lub zużycia energii. W przypadku awarii jednej pompy, druga pompa automatycznie przejmuje jej zadania. W trybie rezerwowym pompa rezerwowa pracuje okresowo, aby zapobiec zatarciu. Jeśli pompa robocza zatrzyma się z powodu awarii, automatycznie uruchomi się pompa rezerwowa. W trybie kaskadowym pompy automatycznie włączają się i wyłączają, dostosowując się do aktualnego zużycia w systemie. Obie pompy komunikują się bezprzewodowo. MAGNA3 D posiada intuicyjny wyświetlacz i umożliwia bezprzewodowe połączenie z aplikacją Grundfos GO Remote, zapewniając dostęp do zaawansowanego raportowania i monitorowania. MAGNA3 model E posiada Bluetooth, który umożliwia bezpośrednie połączenie z aplikacją Grundfos Go na smartfonie bez potrzeby używania klucza sprzętowego. Pompa obejmuje komunikację fieldbus za pośrednictwem modułów CIM, a także wejścia analogowe i cyfrowe oraz konfigurowalne przekaźniki. Funkcje sterowania obejmują AUTOADAPT i FLOWADAPT. FLOWADAPT zmniejsza potrzebę stosowania zaworów dławiących, co obniża koszty podzespołów systemu. MAGNA3 D to doskonały wybór dla szerokiej gamy zastosowań grzewczych i chłodniczych, w tym: Pętle mieszania Powierzchnie grzewcze Powierzchnie klimatyzacyjne Systemy gruntowych pomp ciepła Mniejsze zastosowania agregatów chłodniczych. MAGNA3 D to pompa jednofazowa, charakteryzująca się zintegrowanym sterownikiem i wyświetlaczem w skrzynce sterowniczej. Pompa posiada również wbudowany czujnik różnicy ciśnień i temperatury. Obudowa pompy jest dostępna w wersji żeliwnej i ze stali nierdzewnej. Kompozytowa obudowa wirnika jest wzmocniona włóknem węglowym, płyta łożyskowa i obudowa wirnika są wykonane ze stali nierdzewnej, a obudowa stojana z aluminium. Układ elektroniczny jest chłodzony powietrzem. MAGNA3 wyposażona jest w 4-biegunowy synchroniczny silnik z magnesami trwałymi (silnik PM). Silnik ten charakteryzuje się wyższą sprawnością niż konwencjonalny asynchroniczny silnik klatkowy. Prędkość obrotowa pompy jest regulowana przez zintegrowany przemiennik częstotliwości.

Nazwa wyrobu

MAGNA3 D 65-150 F

Nr katalogowy

97924494

Numer EAN

5710626495726

Cena katalogowa

EUR 9730

Techniczne

Przepływ znamionowy

30.81 m³/h

Wysokość podnoszenia

11.31 m

Maks. wysokość podnoszenia

150 dm

Klasa TF

110

Approvals

CE,VDE,EAC,MOROCCO,UKCA,TSE,RCM,UkrSEPRO

Model

E

Materiały

Korpus pompy

Żeliwo szare

Obudowa pompy

EN 1561 EN-GJL-250

Korpus pompy

ASTM A48-250B

Wirnik

Composite

Instalacja

Zakres temperatury otoczenia

0 .. 40 °C

Maksymalne ciśnienie pracy

10 bar

Rodzaj przyłącza

DIN

Rozmiar połączenia

DN 65

Ciśnienie znamionowe do podłączenia

PN 6/10

Długość montażowa

340 mm

Ciecz

Czynnik tloczony

Woda

Zakres temperatury cieczy

-10 .. 110 °C

Temperatura cieczy podczas pracy

20 °C

Gęstość

998.2 kg/m³

Dane elektryczne

Max. moc wejściowa P1

1409 W

P1 min.

29 W

Częstotliwość podstawowa

50 / 60 Hz

Napięcie znamionowe

1 x 230 V

Minimalny pobór prądu

0.3 A

Maksymalny pobór prądu

6.3 A

maksymalna prędkość

4500 obr/min

Rodzaj ochrony (IEC 34-5)

IPX4D

Klasa izolacji (IEC 85)

F

Inne

Energia (EEI)

0.17

Masa netto

42.3 kg

Waga brutto

52.4 kg

Koszt wysyłki

0.132 m³

Swedish RSK nr.

5732548

Norweski NRF nr.

9042788

Kraj pochodzenia

DE

Numer taryfy celnej nr.

84137030

Dopuszczenia środowiskowe

CN ROHS,WEEE
