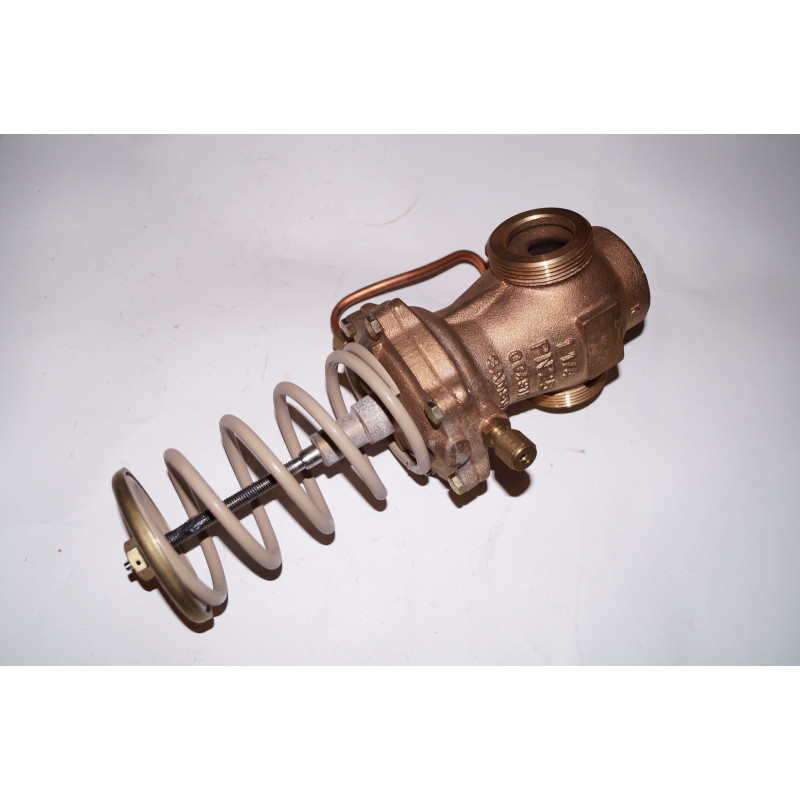

Regulator ciśnienia Samson typ 45-2 kvs 12,5 0,5-2bar

Oto techniczna charakterystyka regulatora bezpośredniego działania Samson Typ 45-2. Jest to urządzenie autonomiczne, które nie wymaga zewnętrznego źródła zasilania (energii elektrycznej czy sprężonego powietrza), ponieważ wykorzystuje energię medium płynącego w rurociągu.

Regulator ciśnienia Samson Typ 45-2

Specyfikacja: Kvs 12,5 | Zakres 0,5–2 bar

Model ten jest regulatorem nadmiarowym (upustowym), którego zadaniem jest utrzymanie ciśnienia przed zaworem na zadanym poziomie lub ograniczanie go poprzez otwarcie przepływu w momencie wzrostu ciśnienia powyżej nastawy.

Dane techniczne i parametry:

• Typ: 45-2 (Regulator ciśnienia przed zaworem / upustowy).

• Współczynnik przepływu (Kvs​): 12,5 m3/h.

• Zakres nastawy ciśnienia: 0,5 – 2,0 bar.

• Ciśnienie nominalne: Zazwyczaj PN 25 lub PN 40 (zależnie od wykonania korpusu).

• Medium: Woda grzewcza, woda lodowa, niepalne gazy (do temperatury 130–150°C).

• Konstrukcja: Zawór zamykający się pod wpływem rosnącego ciśnienia wylotowego (wersja redukcyjna) lub otwierający się (wersja upustowa). Model 45-2 standardowo otwiera się, gdy ciśnienie przed zaworem rośnie.

Budowa i zasada działania:

1. Siłownik membranowy: Kluczowy element sterujący. Ciśnienie z rurociągu jest przekazywane na membranę, która przeciwdziała sile napiętej sprężyny.

2. Nastawnik (sprężyna): Poprzez dokręcanie lub luzowanie nakrętki nastawczej zmienia się siłę docisku sprężyny, co odpowiada za punkt otwarcia zaworu (w tym przypadku w zakresie od 0,5 do 2 bar).

3. Odciążenie ciśnieniowe: Zawór jest odciążony, co oznacza, że wahania ciśnienia wejściowego nie wpływają na precyzję regulacji.

4. Przyłącze impulsowe: Wymaga podłączenia rurki impulsowej z rurociągu do siłownika, aby urządzenie "wiedziało", jakie ciśnienie panuje w systemie.

Zastosowanie:

• Węzły cieplne: Utrzymywanie stałej różnicy ciśnień lub ochrona instalacji przed nadmiernym wzrostem ciśnienia statycznego.

• Instalacje bypass (obejściowe): Montowany na obejściu pomp, aby zapewnić minimalny przepływ w przypadku zamknięcia wszystkich odbiorników (np. zaworów termostatycznych).

• Systemy chłodzenia: Stabilizacja ciśnienia w obiegach wody lodowej.

• Ochrona wymienników: Zabezpieczenie delikatnych elementów instalacji przed uderzeniami ciśnienia.

Zalety:

• Niezależność: Działa bez prądu, co czyni go idealnym zabezpieczeniem w razie awarii zasilania.

• Niskie koszty eksploatacji: Prosta, mechaniczna konstrukcja wymaga jedynie okresowej kontroli stanu membrany.

• Precyzja: Wysoki współczynnik Kvs​ (12,5) pozwala na obsługę dużych przepływów przy stosunkowo niskich spadkach ciśnienia na samym urządzeniu.

Warto pamiętać, że przy montażu tego typu regulatora kluczowe jest prawidłowe wpięcie rurki impulsowej w odpowiednim punkcie rurociągu, aby uniknąć turbulencji wpływających na pracę membrany.
