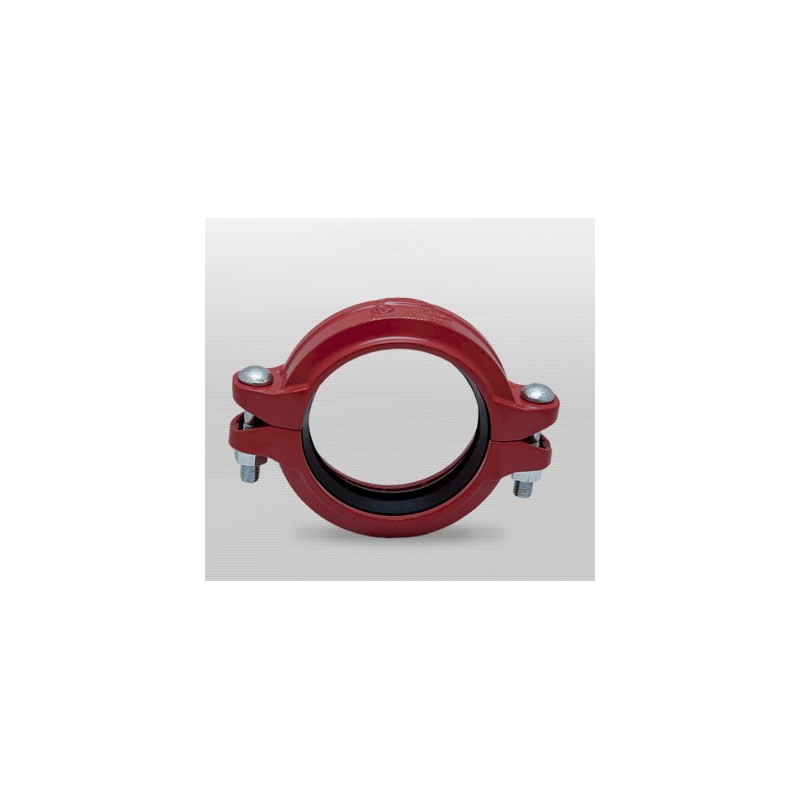

Złączki rowkowe DN32 (System Rowkowany)

Złączki rowkowe w rozmiarze DN32 to najmniejszy z typowych rozmiarów przemysłowych systemów łączenia mechanicznego. Stanowią one nowoczesną alternatywę dla połączeń gwintowanych i spawanych w rurociągach o mniejszych średnicach. System ten zapewnia szybki montaż oraz wysoką odporność na ciśnienie i wibracje.

Dane techniczne i materiałowe:

• Średnica nominalna: DN32 (średnica zewnętrzna rury 42,4 mm / 1 1/4 cala).

• Ciśnienie robocze: Zazwyczaj od 16 do 30 bar (zależnie od typu obejmy i grubości rury).

• Materiał korpusu: Żeliwo sferoidalne (wysoka wytrzymałość mechaniczna).

• Uszczelnienie: Pierścień typu „C” (najczęściej EPDM – do wody i roztworów glikolu).

• Zabezpieczenie powierzchni: Malowanie proszkowe (czerwone/pomarańczowe) lub ocynk ogniowy.

Budowa i komponenty:

1. Dwudzielna obudowa: Wyposażona we wpusty, które blokują się mechanicznie w rowku wykonanym na rurze. Uniemożliwia to wysunięcie rury pod wpływem sił osiowych i ciśnienia.

2. Uszczelka samodoszczelniająca: Specjalny profil uszczelki sprawia, że medium pod ciśnieniem dociska jej wargi do powierzchni rury, co gwarantuje szczelność układu.

3. Śruby z łbem owalnym: Zaprojektowane tak, aby blokować się w gnieździe obudowy, co umożliwia montaż przy użyciu jednego klucza (brak konieczności kontrowania z drugiej strony).

Kluczowe zalety w rozmiarze DN32:

• Szybkość instalacji: Wykonanie połączenia trwa ułamek czasu potrzebnego na spawanie czy precyzyjne gwintowanie.

• Tłumienie hałasu i drgań: Elastomerowa uszczelka oddziela metalowe końce rur, co zapobiega przenoszeniu wibracji z pomp na konstrukcję budynku.

• Możliwość kompensacji: W wersji elastycznej złączka pozwala na lekkie odchylenia kątowe oraz kompensuje rozszerzalność cieplną rur.

• Bezpieczeństwo (Praca na zimno): Montaż nie wymaga użycia otwartego ognia, co jest krytyczne w modernizowanych obiektach biurowych i przemysłowych.

Zastosowanie:

• Instalacje przeciwpożarowe: Odgałęzienia w systemach tryskaczowych i hydrantowych.

• Systemy HVAC: Instalacje wody lodowej, grzewczej oraz rurociągi glikolowe.

• Przemysł: Przesył sprężonego powietrza, woda technologiczna oraz systemy próżniowe.

• Budownictwo modułowe: Dzięki powtarzalności i szybkości montażu w prefabrykowanych węzłach cieplnych.

Użycie złączek DN32 wymaga uprzedniego przygotowania końcówek rur poprzez walcowanie rowka (metoda bezubytkowa, zachowująca pełną grubość ścianki) lub toczenie rowka (na rurach o grubych ściankach). Jest to system wielokrotnego użytku – po demontażu i sprawdzeniu uszczelki, złączka może być zamontowana ponownie.
