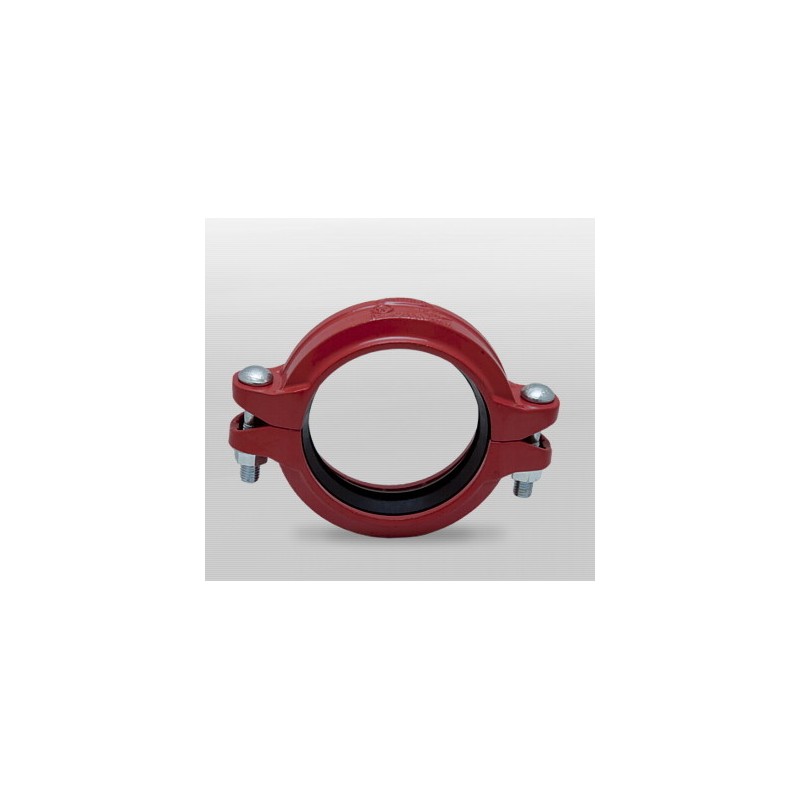

Złączki rowkowe DN50 (System Rowkowany)

Złączki rowkowe DN50 to mechaniczny system łączenia rur, który eliminuje potrzebę spawania czy gwintowania. Połączenie opiera się na obejmie zaciskowej, która wpustami blokuje się w specjalnie przygotowanych rowkach na końcach rur, tworząc wytrzymałe i szczelne złącze.

Dane techniczne i konstrukcyjne:

• Średnica nominalna: DN50 (średnica zewnętrzna rury 60,3 mm).

• Ciśnienie robocze: Zazwyczaj od 16 do 35 bar (zależnie od klasy ciśnieniowej obejmy).

• Materiał korpusu: Żeliwo sferoidalne o wysokiej plastyczności i wytrzymałości.

• Uszczelnienie: Pierścień uszczelniający typu „C” (najczęściej EPDM dla instalacji wodnych).

• Elementy złączne: Dwie śruby z łbem owalnym i nakrętki o wysokiej klasie wytrzymałości.

Budowa i zasada działania:

1. Obejma (Obudowa): Składa się z dwóch części, które po skręceniu obejmują rury. Wpusty obudowy wchodzą w rowek rury, co mechanicznie uniemożliwia rozłączenie rurociągu pod wpływem ciśnienia.

2. Uszczelka elastomerowa: Znajduje się wewnątrz obudowy. Jej profil jest tak zaprojektowany, że ciśnienie medium przepływającego przez rurę dociska wargi uszczelki do ścianek rury, co zapewnia tzw. samouszczelnienie.

3. Montaż: Wymaga jedynie klucza ręcznego lub dynamometrycznego. W przeciwieństwie do spawania, montaż jest całkowicie "zimny" i może być wykonywany w strefach zagrożonych wybuchem.

Kluczowe zalety w rozmiarze DN50:

• Redukcja drgań i hałasu: Elastomerowa uszczelka działa jak izolator akustyczny, zapobiegając przenoszeniu wibracji z pomp na rurociąg.

• Kompensacja przemieszczeń: W wersji elastycznej złączka pozwala na osiowe wydłużenia rur oraz odchylenia kątowe, co jest kluczowe w instalacjach o dużych zmianach temperatury.

• Łatwość konserwacji: Umożliwia szybki demontaż odcinka rury w celu czyszczenia lub modernizacji bez konieczności niszczenia połączenia.

• Oszczędność czasu: Instalacja systemu rowkowanego jest znacznie szybsza niż tradycyjne metody spawalnicze.

Zastosowanie:

• Instalacje przeciwpożarowe: Systemy tryskaczowe i hydrantowe (standard światowy).

• Systemy HVAC: Instalacje wody grzewczej oraz wody lodowej w biurowcach i przemyśle.

• Instalacje sprężonego powietrza: Przesył powietrza technologicznego w zakładach produkcyjnych.

• Instalacje tymczasowe: Dzięki możliwości wielokrotnego montażu i demontażu tych samych złączek.

Stosowanie złączek DN50 wymaga przygotowania końcówek rur poprzez walcowanie rowka (metoda bezubytkowa) lub toczenie, co zapewnia powtarzalną geometrię złącza i gwarantuje jego szczelność.
