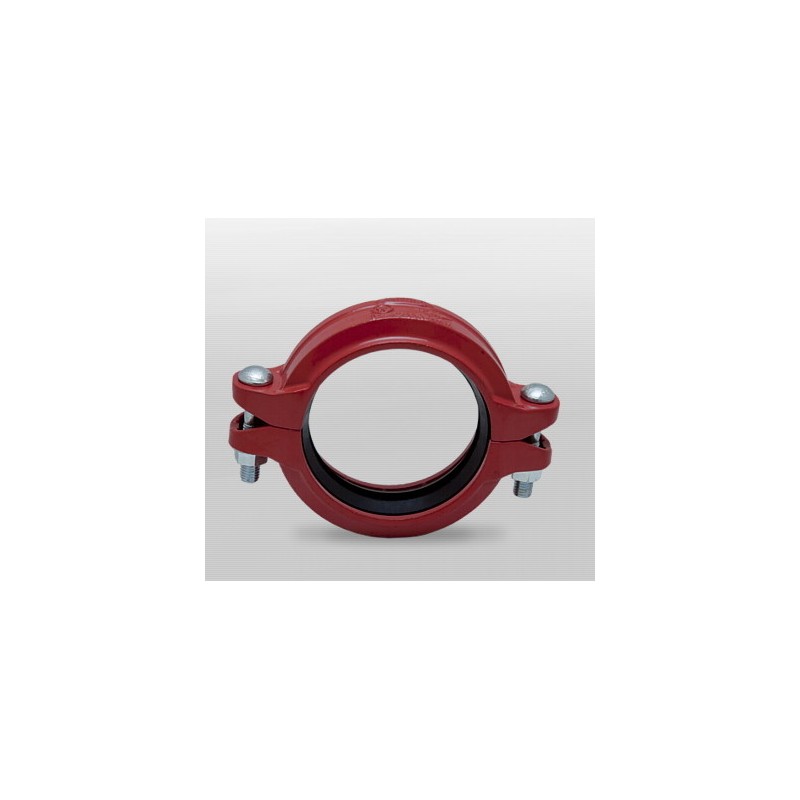

Złączki rowkowe DN65 (System Rowkowany)

Złączki rowkowe DN65 to zaawansowany system mechanicznego łączenia rur, który zastępuje tradycyjne metody takie jak spawanie czy gwintowanie. System ten opiera się na obejmie, która blokuje się w rowku wykonanym na obwodzie rury, zapewniając szczelne i wytrzymałe połączenie przy minimalnym nakładzie czasu.

Dane techniczne i materiałowe:

• Średnica nominalna: DN65 (76,1 mm średnicy zewnętrznej rury).

• Ciśnienie robocze: Zazwyczaj do 20–35 bar (w zależności od typu obejmy).

• Materiał korpusu: Odlew z żeliwa sferoidalnego.

• Uszczelnienie: Pierścień uszczelniający typu "C" (najczęściej wykonany z EPDM do wody lub Nitrylu do olejów).

• Zabezpieczenie antykorozyjne: Malowanie proszkowe (czerwone/pomarańczowe) lub ocynk galwaniczny.

Funkcjonalność i rodzaje:

1. Złączki sztywne: Po zamontowaniu unieruchamiają rury w sposób zbliżony do połączenia spawany lub kołnierzowego. Są idealne tam, gdzie wymagana jest stabilność konstrukcyjna (piony, maszynownie).

2. Złączki elastyczne: Pozwalają na osiowe przemieszczenia oraz odchylenia kątowe rur. Pełnią funkcję naturalnego kompensatora, absorbując rozszerzalność cieplną i drgania instalacji.

3. Uszczelka samouszczelniająca: Specyficzny kształt uszczelki sprawia, że wraz ze wzrostem ciśnienia wewnątrz rury, warga uszczelniająca mocniej dociska się do powierzchni rur, zwiększając szczelność.

Zalety systemu w rozmiarze DN65:

• Brak prac ogniowych: Montaż odbywa się "na zimno", co pozwala na pracę w obiektach zagrożonych pożarem lub modernizowanych bez wyłączania całego budynku.

• Tłumienie hałasu: Elastomerowa uszczelka oddziela końce rur, co skutecznie redukuje przenoszenie wibracji z pomp i agregatów na resztę instalacji.

• Łatwa inspekcja: Aby sprawdzić stan instalacji lub wyczyścić odcinek rur, wystarczy poluzować dwie śruby, co w przypadku połączeń spawanych jest niemożliwe.

• Kompensacja błędu: Złączki elastyczne pozwalają na korektę lekkich niedokładności w osiowaniu rurociągu.

Zastosowanie:

• Instalacje przeciwpożarowe: Główny standard w budowie rurociągów tryskaczowych.

• Systemy HVAC: Instalacje wody lodowej i grzewczej (szczególnie w budynkach wysokich).

• Przemysł: Przesył sprężonego powietrza, woda technologiczna, instalacje próżniowe.

• Okrętownictwo: Ze względu na odporność na wstrząsy i szybki montaż w ciasnych przestrzeniach.

System rowkowany DN65 wymaga przygotowania rur poprzez walcowanie lub toczenie rowka, co zapewnia najwyższą powtarzalność i niezawodność połączeń w całym cyklu życia instalacji.
