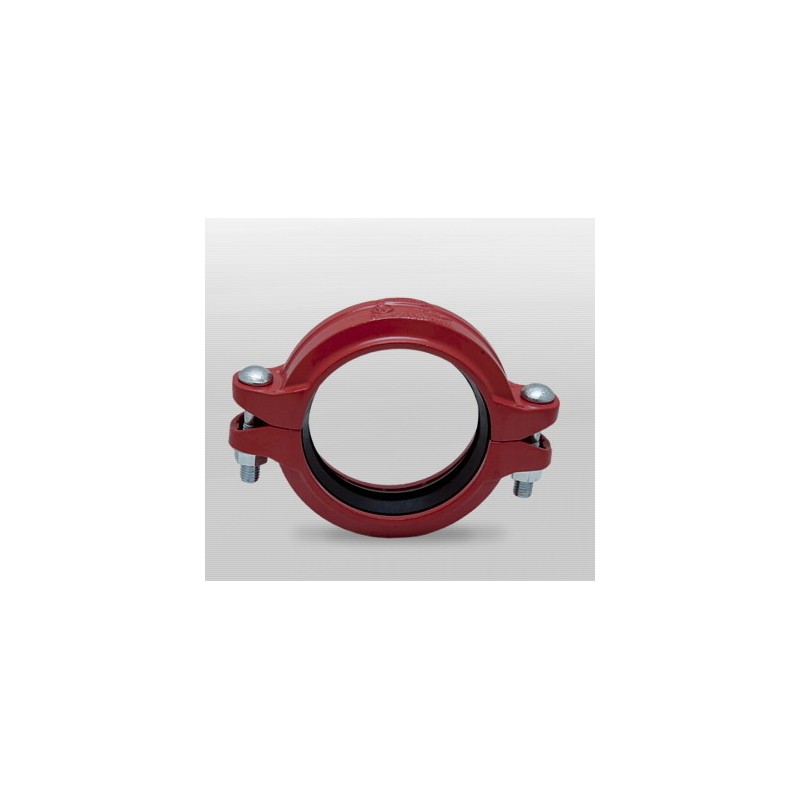

złączki rowkowe DN40 Złączka rowkowana Złącza rowkowe

Oto techniczna charakterystyka złączek rowkowych DN40, opracowana na podstawie standardów mechanicznych systemów łączenia rur (typu Victaulic):

Złączki rowkowe DN40 (System Rowkowany)

Złączki rowkowe DN40 to kompaktowy i wydajny system łączenia rurociągów, stanowiący nowoczesną alternatywę dla połączeń gwintowanych i spawanych. System ten opiera się na mechanicznej obejmie, która zazębia się w rowkach wykonanych na końcach rur, co zapewnia wysoką wytrzymałość na rozciąganie przy jednoczesnym zachowaniu szczelności.

Dane techniczne i materiałowe:

• Średnica nominalna: DN40 (średnica zewnętrzna rury 48,3 mm / 1,5 cala).

• Ciśnienie robocze: Zazwyczaj od 16 do 30 bar (zależnie od specyfikacji obejmy i grubości ścianki rury).

• Materiał korpusu: Żeliwo sferoidalne (odporne na wysokie obciążenia i pękanie).

• Uszczelnienie: Pierścień uszczelniający typu „C” (najczęściej EPDM – do wody, lub Nitryl – do mediów olejowych).

• Zabezpieczenie powierzchni: Malowanie proszkowe (kolor czerwony dla instalacji ppoż.) lub ocynk.

Budowa i kluczowe elementy:

1. Dwuczęściowa obudowa: Wyposażona w specjalne "wpusty", które po skręceniu śrubami wchodzą w rowek rury. Dzięki temu połączenie jest odporne na wysuwanie rury pod wpływem ciśnienia.

2. Uszczelka samodoszczelniająca: Kształt uszczelki sprawia, że ciśnienie medium wewnątrz rury dociska jej krawędzie do powierzchni rurociągu, co gwarantuje szczelność nawet przy niewielkich wahaniach ciśnienia.

3. Śruby i nakrętki: Specjalne śruby z łbem owalnym, które blokują się w gniazdach obudowy, umożliwiając dokręcenie połączenia przy użyciu jednego klucza.

Zalety systemu w rozmiarze DN40:

• Szybkość i łatwość montażu: Nie wymaga spawania, gwintowania ani flanszowania. Montaż jest kilkukrotnie szybszy niż w tradycyjnych technologiach.

• Tłumienie wibracji: Elastomerowa uszczelka oddziela fizycznie końce rur, co zapobiega przenoszeniu hałasu i drgań z pomp i urządzeń mechanicznych.

• Kompensacja wydłużeń: W wersji elastycznej złączka pozwala na osiowe przemieszczenia rur (spowodowane np. zmianą temperatury) oraz lekkie ugięcia kątowe.

• Bezpieczeństwo BHP: Brak konieczności używania otwartego ognia, co jest kluczowe w modernizowanych budynkach oraz strefach zagrożonych wybuchem.

Zastosowanie:

• Systemy przeciwpożarowe: Instalacje tryskaczowe i hydrantowe (podstawowy standard łączenia).

• Instalacje HVAC: Woda lodowa, woda grzewcza oraz instalacje glikolowe.

• Przemysł: Przesył sprężonego powietrza, woda technologiczna oraz rurociągi próżniowe.

• Instalacje tymczasowe: Dzięki możliwości szybkiego demontażu i ponownego użycia tych samych złączek.

Użycie złączek DN40 wymaga uprzedniego przygotowania rur poprzez walcowanie rowka (metoda bezubytkowa, nie osłabiająca ścianki rury) lub toczenie rowka, co zapewnia najwyższą precyzję i niezawodność połączenia.
